功能與用途

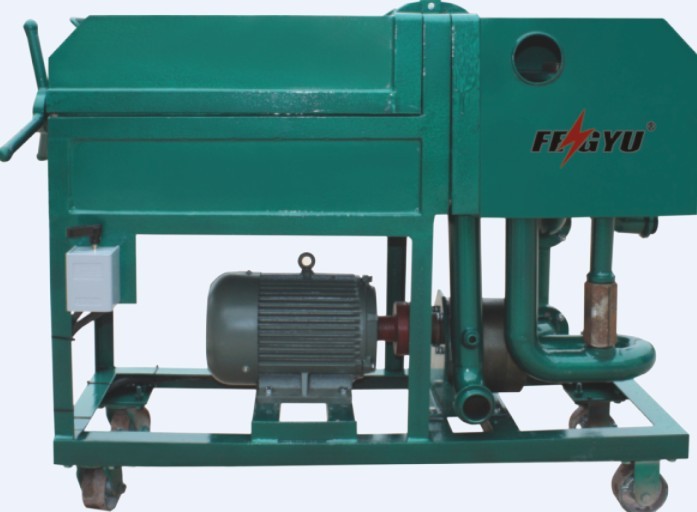

LY系列板框壓力濾油機是專為電廠、電站、工礦企業的變電所（室）潤滑油庫、拖拉機站、石油、化工、冶金、國防工業等單位，用來過濾變壓器油、透平油、航空液壓油及其它液體中的水份和雜質。因受齒輪結構的限制，對汽油、煤油等無潤滑性類不適用。當油中水份過多時，可先將油加熱，使水份蒸發一部分之后再過濾，如油很臟，需經處理后再過濾。
技術特點
l 更換濾紙方便
l 結果簡便、炒作容易
l 運行成本低
技術參數表
型 號 | 單位 | LY-30 | LY-50 | LY-80 | LY-100 | LY-125 | LY-150 | LY-200 | LY-300 | |||||||||
濾油能力 | L/min | >30 | >50 | >80 | >100 | >125 | >150 | >200 | >300 | |||||||||
工作壓力 | MPa | 0－0.3 | ||||||||||||||||
過濾面積 | ≥m2 | 0.48 | 0.6 | 1.0 | 1.35 | 1.55 | 2 | 2.5 | 3.1 | |||||||||
板框尺寸 | mm | 180×180 | 280×280 | |||||||||||||||
壓緊方式 | 手動螺旋壓緊 | |||||||||||||||||
濾框數量（小環） | 14 | 18 | 16 | 16 | 20 | 24 | 29 | 34 | ||||||||||
濾板數量 | 15 | 19 | 17 | 17 | 21 | 25 | 30 | 35 | ||||||||||
齒 輪 泵 | 流量 | L/mi | >30 | >50 | >80 | >100 | >125 | >150 | >200 | >300 | ||||||||
提高 壓力 | MPa | 0.6 | ||||||||||||||||
電 動 機
| 功率 | KW | 1.1 1.5 | 2.2 | 3 | 5.5 | ||||||||||||
轉數 | r/min | 1400
960 1420 | ||||||||||||||||
進、出油管徑 | 25 | 32 | 50 | 64 | ||||||||||||||
外 形
| 長 | mm | 800 | 900 | 1000 | 1100 | 1200 | |||||||||||
寬 | mm | 300 | 440 | |||||||||||||||
高 | mm | 720
| 840 | 1000 | ||||||||||||||
濾紙尺寸 | mm | 180×180 | 280×280 | |||||||||||||||
重 量 | Kg | 100 | 160 | 220 | 240 | 300 | 360 | 420 | ||||||||||
